Aldağ 4 Borulu Kasetli Tavan Tipi Fancoil AE Serisi

ALDAĞ AE serisi fan coil cihazları 5 değişik tip, 7 farklı model olarak imal edilmektedirler.

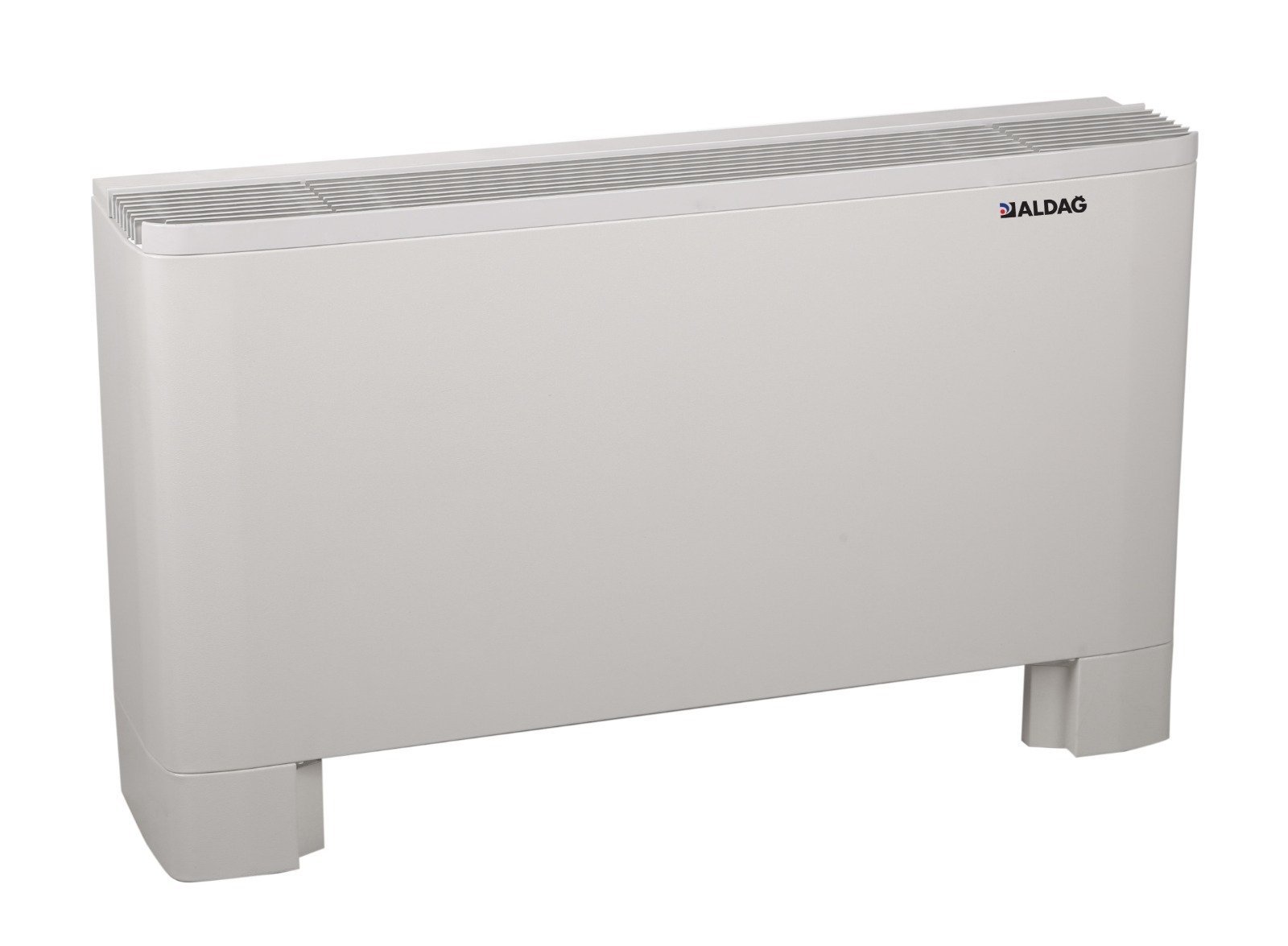

Döşeme tipi, kasetli ayaklı veya ayaksız (Tip 00),

Tavan tipi kasetli tavana monte edilebilir (Tip 01 ayaksız),

Kasetsiz gizli döşeme ve tavan tipi (Tip 02, 03, 04).

İsteğe bağlı olarak ilave tek sıralı batarya ile 4 borulu sisteme uygun olarak sipariş verilebilir.

Fancoil cihazlarında kombi kullanılacak ise, uygulama seması internet sitesinde gösterilmiştir.

1 - İÇ GÖVDE

0,8 -1 mm galvaniz sacdan şekillendirilmiş konstrüksiyona sahiptir. Bütün iç gövdeler duvara ve tavana monte edilebilecek şekilde montaj delikleri açılmış olarak imal edilmiştir. Fan coillerde ana yoğuşma tavası bulunur ve terlemeyi önlemek için 3 mm thermal izolasyon uygulanmıştır. Su giriş çıkış boruları üzerine bağlanan elemanlardan gelen yoğuşma, ilave damlama tavası konularak önlenmiştir. İç gövde, ses ve titreşimin önlenmesi için özel takviyeli büküm ve pres isçiliği ile şekillendirilmiştir.

2 - KASET

Modern, dekoratif bir görünüme sahiptir. Standart beyaz (RAL 9002) renktedir. 0.8 -1 mm. galvaniz sac üzerine elektrostatik toz boya ile boyanarak fırınlanmıştır. ABS plastik panjurlara ve kontrol paneline kolayca ulaşılacak hareketli yan kapaklara sahiptir. Hava panjurlar vasıtası ile 60° açıda ortama üflenir.

3 - BATARYA

Standart ölçülerde alüminyum kanatlar bakır borular üzerine mekanik şişirme metodu ile fikse edilmiştir. Böylece en yüksek ısıl verim sağlanır. Su giriş - çıkış bağlantıları pirinç dişli 1/2" - 3/4” 'tir ve önden bakıldığında sol veya sağ bağlantılı imal edilebilir.

4 - FAN

Dinamik ve statik balansı alınmış kendinden motorlu çift emişli santrifüj fan kullanılmaktadır. Tiplere göre; 1,2 veya 3 adet fan bulunmaktadır. Standart olarak 3 hız seçilir. Sessiz ve güvenli çalışır. Direkt akuple olan fanlar sayesinde hiçbir şekilde balans oluşmaz.

5 - KONTROL PANELİ

Fan coili çalıştıracak ana şalter 3 konumludur. Aynı zamanda fan hızını da kumanda eder. istenirse opsiyonel olarak duvar tipi dijital veya analog yaz / kıs termostat da

verilmektedir.

6 - FİLTRE

Özel olarak tasarlanmış kızaklı ve kolayca çıkarılabilen filtre, G2 sınıfında ve yıkanabilirdir, polypropylene materyaldendir.
